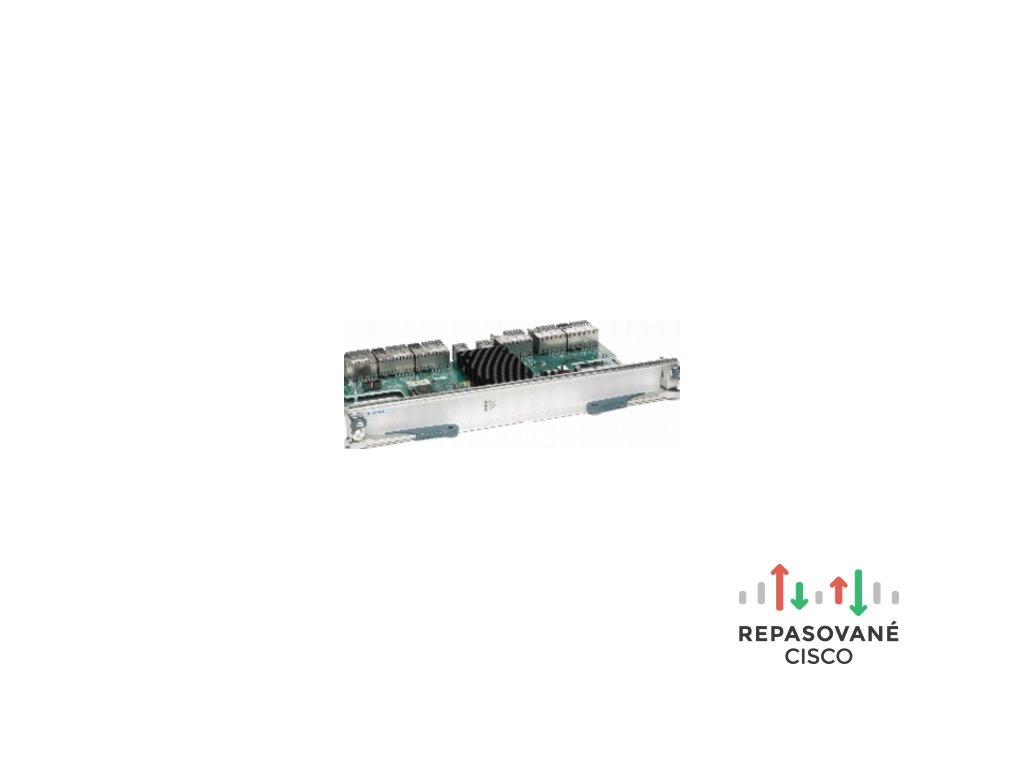

N7K-C7010-FAB-1

Detailní popis produktu

Přepínače Cisco® Nexus™ 7000 Series tvoří modulární produktovou řadu třídy datových center navrženou pro vysoce škálovatelné sítě 10 Gigabit Ethernet s fabric architekturou škálující nad 15 terabitů za sekundu (Tb/s). Řada je navržena tak, aby splňovala požadavky nejkritičtějších datových center, a poskytuje nepřetržitý provoz systému a virtualizované, všudypřítomné služby. Řada Cisco Nexus 7000 je založena na osvědčeném operačním systému s rozšířenými funkcemi pro provádění systémových upgradů v reálném čase bez přerušení služeb spolu s výjimečnou spravovatelností a servisovatelností. Její inovativní design je účelově vytvořen pro podporu kompletní konektivity datového centra a konsoliduje sítě IP, úložišť a meziprocesové komunikace (IPC) do jediné ethernetové fabric.

Fabric moduly Cisco Nexus 7000 pro šasi řady Cisco Nexus 7000 jsou samostatné fabric moduly, které poskytují paralelní fabric kanály každému slotu I/O modulu a modulu supervizoru. Až pět současně aktivních fabric modulů spolupracuje a poskytuje až 230 Gb/s na slot. Prostřednictvím paralelní předávací architektury je s pěti fabric moduly dosaženo systémové kapacity přes 8 Tb/s. Fabric modul poskytuje centrální přepínací prvek pro plně distribuované předávání na I/O modulech.

Vlastnosti a přínosy
Škálovatelnost přepínací fabric je umožněna podporou jednoho až pěti současně aktivních fabric modulů pro vyšší výkon s růstem vašich potřeb. Všechny fabric moduly jsou připojeny ke všem slotům modulů. Přidání každého fabric modulu zvyšuje šířku pásma všech slotů modulů až do systémového limitu pěti modulů. Architektura podporuje bezztrátové převzetí služeb fabric, přičemž zbývající fabric moduly vyvažují šířku pásma do všech slotů I/O modulů, což pomáhá zajistit plynulou degradaci.

Kombinace fabric modulu Cisco Nexus 7000 a modulů supervizoru a I/O podporuje virtuální výstupní fronty (VoQ) a kreditovou arbitráž ke crossbar přepínači pro zvýšení výkonu distribuovaného předávacího systému. VoQ a kreditová arbitráž usnadňují spravedlivé sdílení zdrojů při nesouladu rychlostí nebo soupeření o uplink rozhraní. Fabric architektura také umožňuje budoucí podporu bezztrátového Ethernetu a funkcí sjednoceného I/O. Tabulka 1 shrnuje vlastnosti a přínosy fabric modulu Cisco Nexus 7000.
