N7K-F248XT-25E

Detailní popis produktu

Modul Cisco Nexus® 7000 Enhanced F2-Series 48-Port 1 and 10GBASE-T Ethernet Copper Module (v tomto dokumentu označovaný jako metalický modul Cisco Nexus 7000 F2e) nabízí vynikající flexibilitu a výkon při plné rychlosti linky na každém portu. Modul umožňuje nasazení vysokohustotních, nízkolatenčních, škálovatelných architektur datových center založených na standardu IEEE 802.3an, nejlépe známém jako 10GBASE-T.

Přepínače Cisco Nexus 7000 Series poskytují základ Cisco® Unified Fabric. Jsou to modulární produktová řada třídy datových center navržená pro vysoce škálovatelné sítě 10 Gigabit Ethernet. Fabric architektura škáluje nad 15 terabitů za sekundu (Tb/s) a je navržena pro podporu budoucích rozhraní 40 a 100 Gigabit Ethernet. Aby přepínače splnily požadavky nejkritičtějších síťových prostředí, poskytují nepřetržitý provoz systému a virtualizované služby. Přepínače Cisco Nexus 7000 jsou poháněny osvědčeným operačním systémem Cisco NX-OS s rozšířenými funkcemi pro provádění systémových upgradů v reálném čase s výjimečnou spravovatelností a servisovatelností. Jejich inovativní design sjednocené fabric je účelově vytvořen pro podporu konsolidace IP a úložištních sítí na jediné bezztrátové ethernetové fabric.

Přínosy řešení 10GBASE-T

Řešení 10GBASE-T pro přepínače Cisco Nexus 7000 přináší vysoce výkonnou, cenově efektivní a účinnou serverovou konektivitu nové generace založenou na RJ-45. 10GBASE-T, založený na standardu IEEE 802.3an, je klíčovou technologií pro navrhování architektur datových center nové generace s:
- Nižšími náklady na nasazení díky integrovanému 10 Gigabit Ethernetu, nižším nákladům na kabely a flexibilním délkám kabelů
- Zjednodušeným přechodem na 10 Gigabit Ethernet díky zpětné kompatibilitě se stávajícími sítěmi 1 Gigabit Ethernet a zachováním uživatelské zkušenosti a odbornosti předchozích generací BASE-T
- Novými modely konsolidace pro snížení celkových nákladů na vlastnictví (TCO) s pokročilou virtualizací I/O a sjednoceným síťováním

Vlastnosti a přínosy modulu

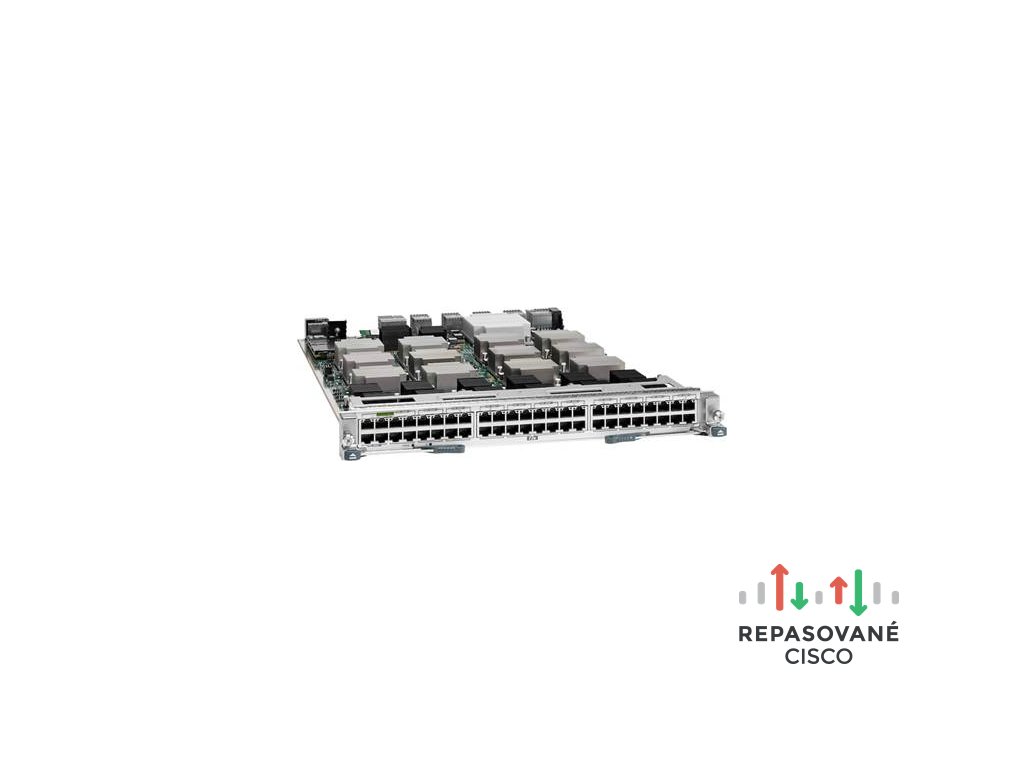

Metalický modul Cisco Nexus 7000 F2e (obrázek 1) je nízkolatenční, vysoce výkonný, vysokohustotní ethernetový modul 10GBASE-T navržený pro kriticky důležité sítě datových center. Metalický modul Cisco Nexus 7000 F2e poskytuje nejvyšší hustotu ethernetových portů 10GBASE-T při plné rychlosti linky na trhu, s až 768 porty 10GBASE-T Ethernet při plné rychlosti linky v jediném systému při použití šasi přepínače Cisco Nexus 7000 s 18 sloty.

Metalický modul Cisco Nexus 7000 F2e-Series je postaven na architektuře switch-on-chip (SoC), ve které jediný aplikačně specifický integrovaný obvod (ASIC) implementuje všechny funkce modulu, včetně vstupního bufferování, vyhledávacích operací předávání, seznamů řízení přístupu (ACL), tabulek kvality služeb (QoS), fabric rozhraní a virtuálních výstupních front (VOQ). Každý SoC spravuje čtyři rozhraní na předním panelu. Tento typ designu zvyšuje výkon při snížení nároků modulu na napájení a chlazení.

Každý port metalického modulu Cisco Nexus 7000 F2e lze také použít při rychlosti 1 Gigabit Ethernet, což IT oddělením umožňuje migrovat jejich serverovou základnu na 10GBASE-T podle konkrétních potřeb jejich sítí. Metalický modul Cisco Nexus 7000 F2e, vynikající pro designy end-of-row (EoR) a middle-of-row (MoR), poskytuje flexibilitu a škálovatelnost a komplexní sadu funkcí.

Metalický modul Cisco Nexus 7000 F2e nabízí zákazníkům nízkou spotřebu energie 10GBASE-T, s méně než 9 watty (W) na port pro typické scénáře nasazení. Energetická účinnost modulu je dále vylepšena zapnutím funkce energeticky úsporného Ethernetu.

Energeticky úsporný Ethernet, standard vyvinutý pracovní skupinou IEEE 802.3az, je sada vylepšení, která umožňuje nižší spotřebu energie v reakci na změny síťové poptávky. Odesláním indikačního signálu low-power-idle (LPI) po stanovenou dobu lze vypnout vysílací čipy v systému. LPI se odesílá periodicky pro obnovení režimu spánku. Když jsou k dispozici data k přenosu, je před odesláním dat odeslán normální klidový signál pro probuzení vysílacího systému. Datová linka je považována za stále funkční, protože obvod přijímaného signálu zůstává aktivní, i když je vysílací cesta v režimu spánku.

Zapnutím energeticky úsporného Ethernetu na metalickém modulu Cisco Nexus 7000 F2e mohou organizace dosáhnout dalšího 15% snížení spotřeby energie v typických nasazeních.

Energetické účinnosti modulu je dosaženo bez kompromisů v jeho schopnostech. Kromě tradičních předávacích schopností vrstev L2 a L3 přináší metalický modul Cisco Nexus 7000 F2e technologii Cisco FabricPath založenou na IETF TRILL. Cisco FabricPath tvoří sada vícecestných ethernetových technologií kombinující výhody spolehlivosti a škálovatelnosti směrování vrstvy L3 s flexibilitou a „plug-and-play“ aspekty ethernetových sítí vrstvy L2.

S Cisco FabricPath mohou organizace nyní budovat odolné a flexibilní sítě vrstvy L2, které se již nespoléhají na protokol Spanning Tree a jeho inherentní omezení průřezové šířky pásma.

Přínosy Cisco FabricPath zahrnují:

- Provozní jednoduchost: Cisco FabricPath má vestavěný mechanismus automatického zjišťování, který nevyžaduje žádnou další konfiguraci platformy. Nabídkou konektivity vrstvy L2 tato vlastnost „VLAN kdekoli“ zjednodušuje zřizování a nabízí flexibilitu pracovní zátěže napříč sítí.
- Vysoká odolnost a výkon: protože Cisco FabricPath je směrovaný protokol vrstvy L2, nabízí stabilitu, škálovatelnost a optimalizovanou odolnost spolu s omezením šíření síťových poruch.
- Masivně škálovatelná fabric: budováním předávacího modelu na 16cestném equal-cost multipath (ECMP) pomáhá Cisco FabricPath předcházet úzkým hrdlům šířky pásma a umožňuje dynamické přidávání kapacity bez narušení sítě.

Metalický modul Cisco Nexus 7000 F2e-Series nabízí výjimečné zabezpečení s integrovanou hardwarovou podporou technologie Cisco TrustSec®, včetně důvěrnosti dat při plné rychlosti linky, integrity dat a zpracování ACL pro bezpečnostní skupinové značky (SGT). Důvěrnost a integrita dat odpovídající bezpečnostnímu standardu IEEE MAC (IEEE 802.1AE MACsec) je podporována na všech portech se šifrou Advanced Encryption Standard (AES) se 128bitovým klíčem. Nové bezpečnostní ACL jsou rozšířeny hardwarovou podporou metadatových hlaviček Cisco schopných přenášet SGT. Bezpečnostní skupinové ACL (SGACL) využívají informace SGT k hardwarovému vynucování bezpečnostních politik, čímž odstraňují závislosti na IP adresách, což zlepšuje škálovatelnost a zjednodušuje spravovatelnost.
