N7K-M132XP-12L

Detailní popis produktu

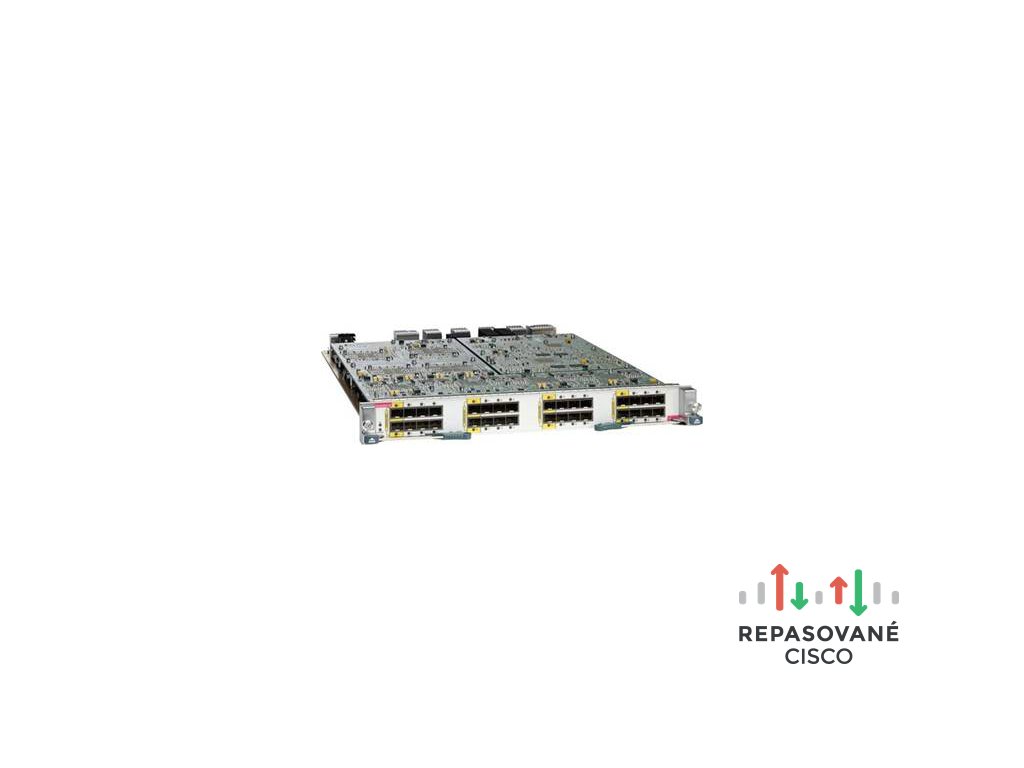

Modul Cisco Nexus® 7000 M1-Series 32-Port 10 Gigabit Ethernet Module with XL Option je vysoce škálovatelný, vysoce výkonný modul navržený pro kriticky důležité ethernetové sítě. Modul využívá předávací engine M1-XL, který se vyznačuje větší tabulkou Forwarding Information Base (FIB). Modul také podporuje širokou škálu transceiverů Small Form Factor Pluggable Plus (SFP+), včetně Twinax CX1, což umožňuje flexibilitu nasazení v různých typech síťových prostředí.

Přepínače Cisco Nexus 7000 Series tvoří modulární produktovou řadu třídy datových center navrženou pro vysoce škálovatelné sítě 10 Gigabit Ethernet s fabric architekturou, která škáluje nad 15 terabitů za sekundu (Tb/s) a je navržena pro podporu nasazení 40 a 100 Gigabit Ethernetu s vysokou hustotou. Řada je navržena tak, aby splňovala požadavky nejkritičtějších síťových prostředí, a poskytuje nepřetržitý provoz systému a virtualizované, všudypřítomné služby. Řada Cisco Nexus 7000 je založena na osvědčeném operačním systému Cisco® NX-OS s rozšířenými funkcemi pro provádění systémových upgradů v reálném čase s výjimečnou spravovatelností a servisovatelností. Její inovativní design sjednocené fabric je účelově vytvořen pro podporu konsolidace sítí IP, úložišť a meziprocesové komunikace (IPC) na jediné ethernetové fabric.

Vlastnosti a přínosy

Modul Cisco Nexus 7000 M1-Series 32-Port 10 Gigabit Ethernet Module with XL Option má řadu klíčových funkcí navržených pro flexibilní nasazení a podporu prostředí vyžadujících nejvyšší výkon a komplexní sadu funkcí. S volitelnou licencí Scalable Feature může modul pracovat v rozšířeném režimu XL, který umožňuje využití plné předávací tabulky, což je nezbytné pro rozsáhlá nasazení, jako jsou prostředí internetového peeringu. Tato větší tabulka FIB může podporovat více kopií úplné internetové směrovací tabulky pro použití v nasazeních směrem k internetu s podporou Virtual Routing and Forwarding (VRF) a virtuálních kontextů zařízení (VDC). Schopnost pracovat v režimu non-XL nebo XL činí tento modul mimořádně flexibilním pro mnoho typů síťových prostředí bez nutnosti výměny nebo upgradu hardwarového modulu a přináší nižší celkové náklady na vlastnictví (TCO).

32portový modul podporuje širokou škálu transceiver modulů, což umožňuje nasazení v různých typech situací, včetně kabelu Twinax CX1 pro spoje v racku nebo mezi racky v datovém centru, nasazení mezi lokalitami s dlouhým dosahem po jednovidovém vlákně (SMF) a nasazení s krátkým a středním dosahem po mnohavidovém vlákně (MMF) pro prostředí datových center a kampusů. Fabric rozhraní na 32portovém modulu poskytuje šířku pásma 80 Gb/s v každém směru.

Všechny I/O moduly Cisco Nexus 7000 obsahují integrované předávací enginy. Předávací engine M1-XL na modulu Cisco Nexus 7000 M1-Series 32-Port je součástí řady předávacích enginů Cisco Nexus 7000 M1-Series. Předávací engine M1-XL je založen na enginu M1 a zahrnuje větší tabulky FIB a seznamů řízení přístupu (ACL). Modul je plně kompatibilní se všemi stávajícími moduly M1 a nabízí s nimi konzistenci funkcí.

Každý předávací engine M1-XL poskytuje až 60 milionů paketů za sekundu (Mp/s) unicast předávání IPv4 vrstev L2 a L3 nebo 30 Mp/s unicast předávání IPv6 napříč všemi porty. Distribuovaná architektura s předávacím enginem integrovaným do každého modulu škáluje předávací výkon šasi lineárně s počtem nasazených I/O modulů. 18slotové šasi se šestnácti moduly Cisco Nexus 7000 M1-Series 32-Port 10 Gigabit Ethernet Module with XL Option může poskytovat až 960 Mp/s unicast předávání IPv4. Předávání multicastu je vestavěno do I/O modulu, který provádí výstupní replikaci.

Předávací engine M1-XL také poskytuje filtrování ACL, značkování, omezování rychlosti a NetFlow bez snížení výkonu. Výkonné zpracování ACL podporuje až 64K položek na modul v režimu non-XL nebo 128K položek na modul v režimu XL, přičemž položky mohou adresovat pole vrstev L2, L3 a L4 a navíc nová metadatová pole Cisco využívající bezpečnostní skupinové značky (SGT).

Modul Cisco Nexus 7000 M1-Series 32-Port 10 Gigabit Ethernet Module with XL Option nabízí výjimečné zabezpečení s integrovanou hardwarovou podporou technologie Cisco TrustSec®, včetně důvěrnosti dat při plné rychlosti linky, integrity dat a zpracování ACL pro bezpečnostní skupinové značky (SGT). Důvěrnost a integrita dat odpovídají bezpečnostnímu standardu IEEE MAC (IEEE 802.1AE [MACsec]). Všech 32 portů na modulu podporuje šifru Advanced Encryption Standard (AES) se 128bitovým klíčem. Nové bezpečnostní ACL jsou rozšířeny hardwarovou podporou metadatových hlaviček Cisco schopných přenášet SGT. Bezpečnostní skupinové ACL (SGACL) využívají informace SGT k hardwarovému vynucování bezpečnostních politik, čímž odstraňují závislosti na IP adresách, což zlepšuje škálovatelnost a zjednodušuje spravovatelnost.

Modul Cisco Nexus 7000 M1-Series 32-port 10 Gigabit Ethernet Module with XL Option ukládá data do vyrovnávací paměti ve virtuálních výstupních frontách (VOQ), než data putují do fabric. Datový tok je řízen centrálním arbitrem na modulu supervizoru pomocí kreditového návrhu vyrovnávací paměti. Tato architektura nabízí bezztrátovou fabric, která poskytuje kvalitu služeb (QoS) a spravedlnost napříč všemi porty, a to i při zahlcení.

Dokumentace ke stažení
Product Brochure
