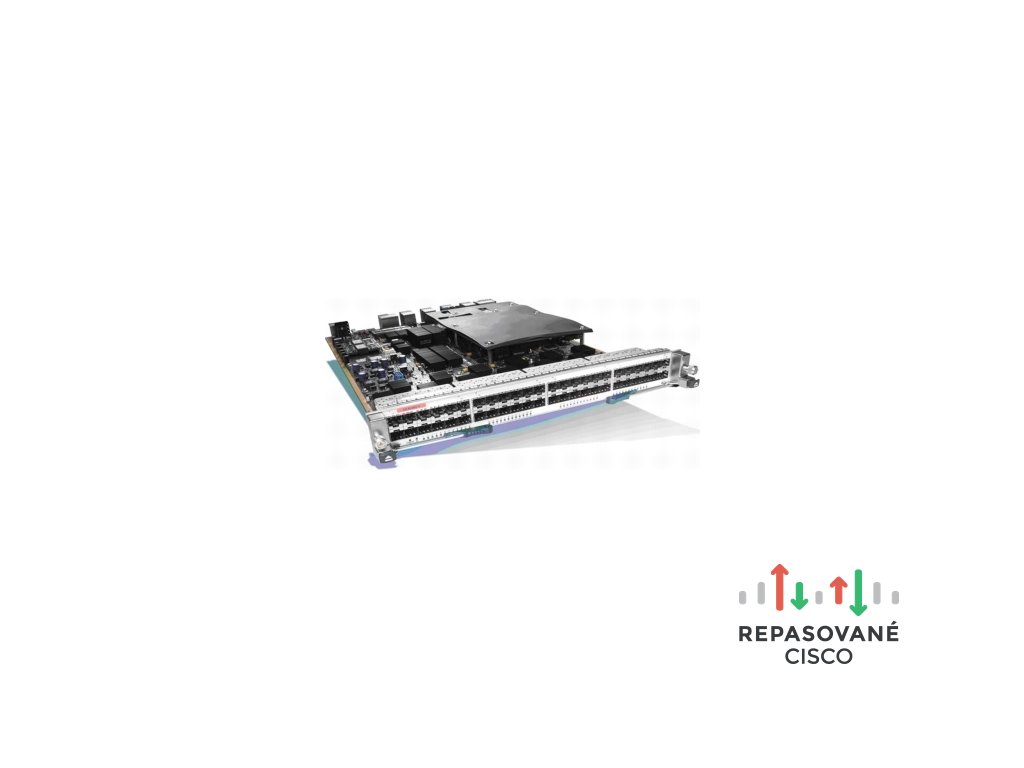

N7K-M148GS-11

Detailní popis produktu

Moduly Cisco Nexus™ 7000 Series 48-Port Gigabit Ethernet jsou vysoce škálovatelné moduly navržené pro výkonově orientované, kriticky důležité ethernetové sítě. Řada Cisco Nexus 7000 má pro moduly Gigabit Ethernet metalické i optické varianty. Metalický modul je 48portový modul 10/100/1000 Ethernet s konektory RJ45 a optický modul je 48portový modul Gigabit Ethernet s optikou SFP.

Přepínače Cisco Nexus 7000 Series tvoří modulární produktovou řadu třídy datových center navrženou pro vysoce škálovatelné sítě 10 Gigabit Ethernet s fabric architekturou škálující nad 15 terabitů za sekundu (Tb/s). Řada je navržena tak, aby splňovala požadavky nejkritičtějších datových center, a poskytuje nepřetržitý provoz systému a virtualizované všudypřítomné služby. Řada Cisco Nexus 7000 je založena na osvědčeném operačním systému s rozšířenými funkcemi pro provádění systémových upgradů v reálném čase s výjimečnou spravovatelností a servisovatelností. Její inovativní design je účelově vytvořen pro podporu kompletní konektivity datového centra a konsoliduje sítě IP, úložišť a meziprocesové komunikace (IPC) do jediné ethernetové fabric.

Vlastnosti a přínosy
Moduly Cisco Nexus 7000 48-Port Gigabit Ethernet se šířkou pásma 46 Gb/s do fabric jsou vysoce výkonné, vysoce škálovatelné moduly navržené pro kriticky důležité ethernetové sítě. Osazení šasi s 18 sloty těmito moduly poskytuje až 768 portů Gigabit Ethernet v jediném šasi. Osazení šasi s 10 sloty těmito moduly poskytuje až 384 portů Gigabit Ethernet v jediném šasi. Moduly Cisco Nexus 7000 48-Port Gigabit Ethernet poskytují 48 Gb/s lokálního přepínání a jsou ideální pro přístupovou vrstvu sítě datového centra, kde je klíčová vysoká hustota, vysoký výkon a nepřetržitý provoz systému.

Všechny I/O moduly řady Cisco Nexus 7000 obsahují integrovaný předávací engine. Tato architektura škáluje předávací výkon šasi lineárně s počtem použitých I/O modulů. Předávací engine na modulech Cisco Nexus 7000 48-Port Gigabit Ethernet je součástí řady předávacích enginů Cisco Nexus 7000 M Series.

Předávací engine řady M na modulech Gigabit Ethernet poskytuje 60 milionů paketů za sekundu (Mp/s) unicastového předávání IPv4 vrstev L2 a L3 nebo 30 Mp/s unicastového předávání IPv6 napříč všemi porty na jediném I/O modulu. Šasi s 10 sloty s osmi I/O moduly řady M poskytuje předávání až 480 Mp/s. Multicastové předávání je vestavěno do I/O modulu provádějícího výstupní replikaci. Předávací engine řady M také poskytuje filtrování pomocí seznamů řízení přístupu (ACL), značkování, omezování rychlosti a NetFlow bez dopadu na výkon. Výkonné zpracování ACL podporuje až 64 000 záznamů na modul, přičemž záznamy mohou adresovat pole vrstev L2, L3 a L4 a navíc nová metadata pole Cisco® využívající bezpečnostní skupinové značky (SGT).

Modul Cisco Nexus 7000 48-Port Gigabit Ethernet nabízí výjimečné zabezpečení s integrovanou hardwarovou podporou Cisco TrustSec. To zahrnuje důvěrnost dat, integritu dat a zpracování ACL pro bezpečnostní skupinové značky při plné rychlosti linky. Důvěrnost a integrita dat splňují bezpečnostní standard IEEE MAC (IEEE 802.1AE [MACsec]). Všech 48 portů na modulu podporuje šifru Advanced Encryption Standard (AES) se 128bitovým klíčem. Nové bezpečnostní ACL jsou rozšířeny hardwarovou podporou hlaviček metadat Cisco schopných nést SGT. Bezpečnostní skupinové ACL (SGACL) využívají informace SGT k hardwarovému vynucování bezpečnostních politik. To odstraňuje závislosti na IP adresách, čímž se zlepšuje škálovatelnost a zjednodušuje spravovatelnost.

Fabric rozhraní na modulu Cisco Nexus 7000 48-Port Gigabit Ethernet poskytuje šířku pásma 46 Gb/s v každém směru. Provoz určený pro jiný modul je distribuován napříč až pěti fabric moduly. V šasi je vyžadován alespoň jeden fabric modul. Dva fabric moduly nainstalované v šasi poskytují odolnost fabric proti poruchám bez ztráty šířky pásma.

Modul Cisco Nexus 7000 48-Port Gigabit Ethernet ukládá data do virtuálních výstupních front, než data proudí do fabric. Datový tok je řízen centrálním arbitrem na modulu supervizoru pomocí kreditového designu vyrovnávací paměti. Tato architektura nabízí bezztrátovou fabric, která poskytuje kvalitu služeb (QoS) a spravedlivost napříč všemi porty, a to i během zahlcení.
