NIM-4SHDSL-EA

Detailní popis produktu

Síťový modul rozhraní (NIM) směrovačů Cisco 4000 Series Integrated Services Routers podporuje jednoportovou WAN konektivitu Cisco Multimode Four-Pair založenou na G.SHDSL s využitím režimů 802.3ah Ethernet in the first mile (EFM) i ATM. Tento NIM se používá v modulárních směrovačích nasazených v malých a středních firmách (SMB) a podnikových pobočkách.

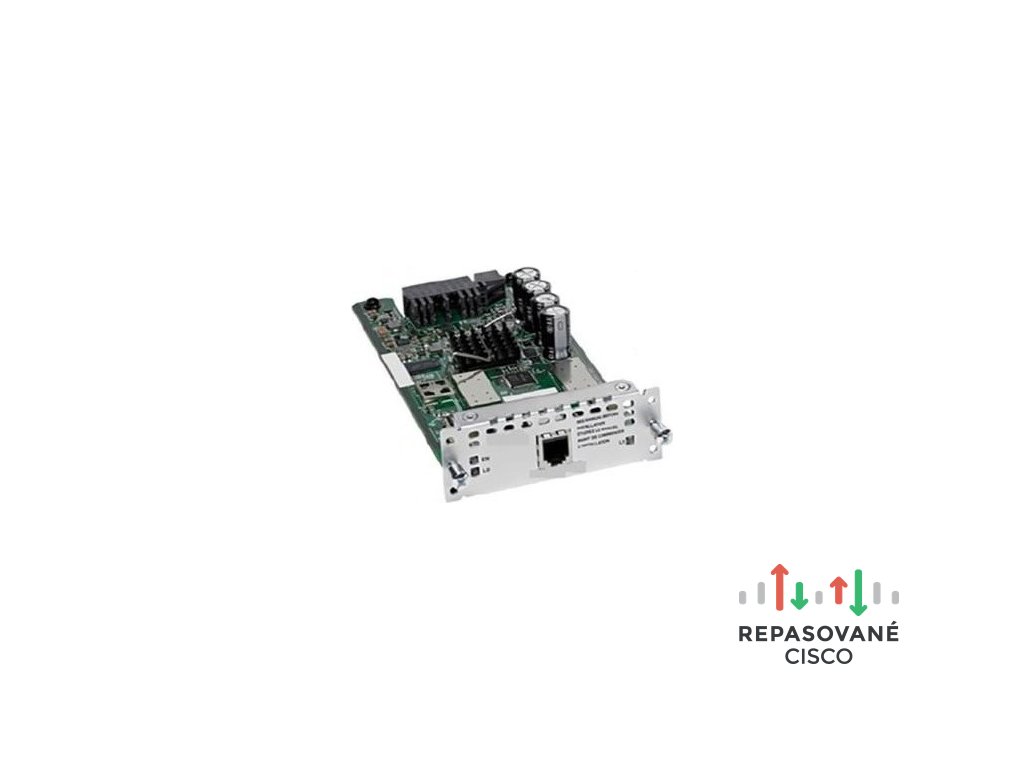

Multimode G.SHDSL NIM (obrázek 1), navržený pro poskytování vysokorychlostních ethernetových služeb přes symetrický vysokorychlostní DSL (SHDSL) přístup, nabízí symetrické přenosové rychlosti přes jeden až čtyři páry metalického vedení a podporuje režimy EFM i ATM. K dosažení vyšších šířek pásma je podporováno spojování více párů (4drátové, m-pair, inverzní multiplexování přes EFM bonding).

V režimu EFM umožňuje multimode G.SHDSL NIM spojování (bonding), jak definuje IEEE 802.3ah, a obvykle se používá ve scénářích, kde jsou jednotlivé linky agregovány pomocí agregace smyček 802.3ah. V závislosti na počtu párů vodičů v provozu je maximální přenosová rychlost 61,4 Mb/s, přičemž každá linka podporuje až 15 Mb/s se 128-TCPAM. NIM vyhovuje standardu 2BASE-TL, který je založen na standardu IEEE 802.3ah EFM. Standard 2BASE-TL využívá technologický standard definovaný v doporučení ITU G.991.2 (G.SHDSL).

V režimu ATM umožňuje multimode G.SHDSL NIM spojování více párů až do čtyř párů (8drátově) se zvýšenou šířkou pásma pomocí prokládání dat a režimu m-pair. V režimu m-pair nabízí multimode čtyřpárový G.SHDSL NIM přenosové rychlosti až 5,7 Mb/s na pár a až 22,7 Mb/s přes čtyři páry. (Přenosové rychlosti podporované multimode čtyřpárovým G.SHDSL NIM (NIM-4SHDSL-EA) v různých režimech viz tabulka 2.)

Multimode čtyřpárový G.SHDSL NIM cenově efektivně umožňuje poskytovatelům služeb a podnikovým zákazníkům poskytovat ethernetové služby do lokalit bez přístupu k optice pomocí spojených metalických párů se symetrickou šířkou pásma. Tyto rychlosti pokrývají aplikace tradičně obsluhované vysokorychlostním DSL (HDSL), jednolinkovou DSL (SDSL), T1, E1 a služby nad E1.

Multimode čtyřpárový G.SHDSL NIM spolu se směrovačem řady ISR 4000 poskytuje firmám potřebnou šířku pásma pro kritický provoz, jako jsou hlasové a videokonference, a umožňuje zákazníkům ušetřit peníze integrací hlasového a datového provozu na stejné WAN lince. Poskytovatelé služeb mohou zvýšit výnosy z předplatitelů sdružováním služeb a nabídkou diferencovaných úrovní služeb prostřednictvím dohod o úrovni služeb (SLA).
