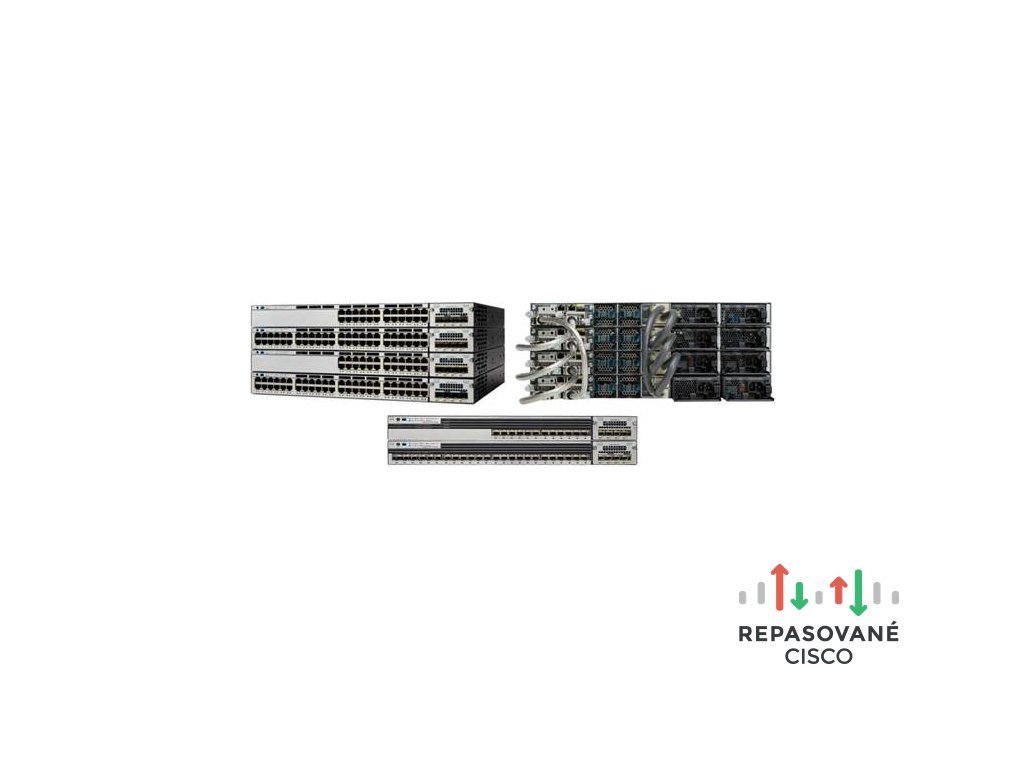

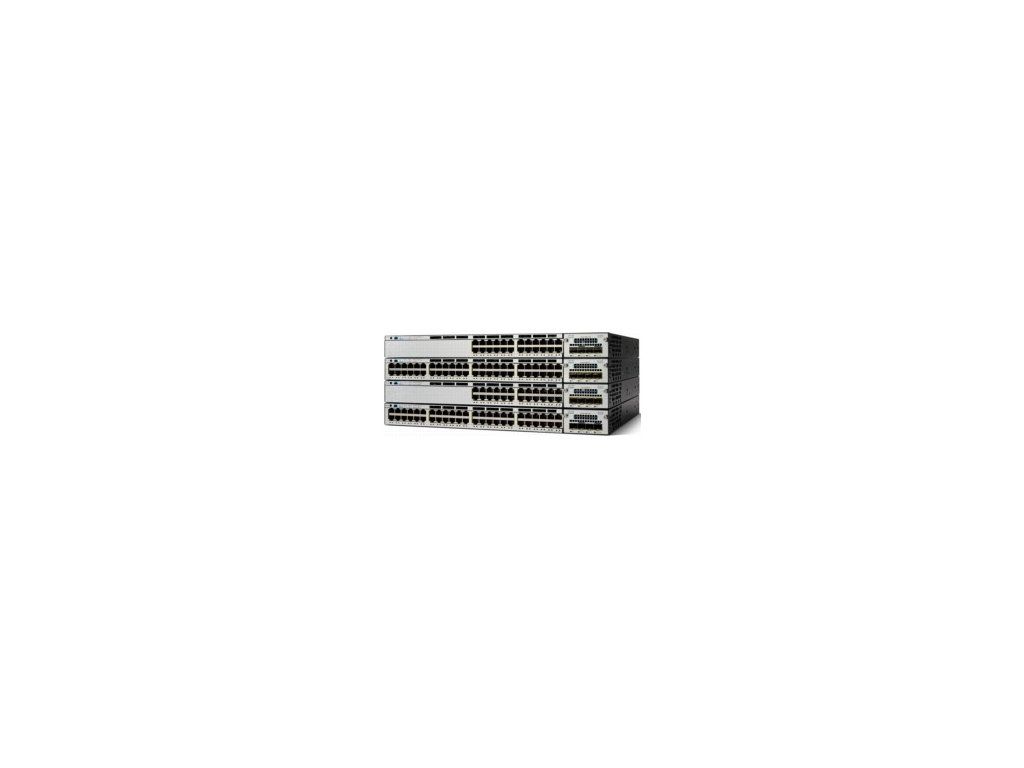

WS-C3750X-24P-S

Detailní popis produktu

Přepínače Cisco® Catalyst® řad 3750-X a 3560-X jsou produktové řady podnikové třídy stohovatelných, respektive samostatných přepínačů. Tyto přepínače poskytují vysokou dostupnost, škálovatelnost, zabezpečení, energetickou účinnost a snadný provoz s inovativními funkcemi, jako jsou Cisco StackPower (dostupné pouze na Catalyst 3750-X), konfigurace IEEE 802.3at Power over Ethernet Plus (PoE+), volitelné síťové moduly, redundantní napájecí zdroje a funkce Media Access Control Security (MACsec). Řada Cisco Catalyst 3750-X s technologií StackWise® Plus poskytuje škálovatelnost, snadnou správu a ochranu investic pro vyvíjející se obchodní potřeby. Cisco Catalyst 3750-X a 3560-X zvyšují produktivitu díky podpoře aplikací, jako jsou IP telefonie, bezdrátové sítě a video, pro zážitek ze sítě bez hranic.

Hlavní vlastnosti řad Cisco Catalyst 3750-X a 3560-X:

- Modely s 24 a 48 porty 10/100/1000 PoE+, modely bez PoE a modely s 12 a 24 porty GE SFP
- Modely s 24 a 48 porty 10/100/1000 s podporou UPOE a podporou energeticky úsporného Ethernetu (EEE)
- Čtyři volitelné uplink síťové moduly s porty GE nebo 10GE
- První PoE+ v oboru s výkonem 30 W na všech portech v provedení 1 racková jednotka (RU)
- Duální redundantní, modulární napájecí zdroje a ventilátory
- Hardwarové šifrování Media Access Control Security (MACsec)
- Flexible NetFlow a hardwarové šifrování mezi přepínači s uplinkem Service Module
- Open Shortest Path First (OSPF) pro směrovaný přístup v obrazu IP Base
- Směrování IPv4 a IPv6, směrování multicastu, pokročilá kvalita služeb (QoS) a bezpečnostní funkce v hardwaru
- Rozšířená omezená doživotní záruka (LLW) s výměnou hardwaru předem následující pracovní den (NBD) a 90denním přístupem k podpoře Cisco Technical Assistance Center (TAC)
- Vylepšené Cisco EnergyWise pro optimalizaci provozních nákladů měřením skutečné spotřeby energie PoE zařízení, reportováním a snižováním spotřeby energie v celé síti
- Porty USB typu A a typu B pro úložiště, respektive konzoli, a ethernetový port pro správu mimo pásmo

Konfigurace přepínačů

Všechny modely přepínačů lze konfigurovat se čtyřmi volitelnými síťovými moduly. Modely přepínačů UPOE, PoE+ a bez PoE jsou k dispozici se sadou funkcí LAN Base nebo IP Base. Sada funkcí IP Services je k dispozici jako možnost upgradu při objednání nebo později prostřednictvím licence. Modely přepínačů GE SFP jsou k dispozici se sadou funkcí IP Base nebo IP Services.

Software řad Cisco Catalyst 3750-X a 3560-X

Kromě sad funkcí IP Base a IP Services přicházejí řady Cisco Catalyst 3750-X a 3560-X s novou sadou funkcí LAN Base. Tři sady funkcí dostupné se všemi přepínači Cisco Catalyst řad 3750-X a 3560-X jsou:

- LAN Base: funkce přepínání vrstvy L2 pro podnikový přístup
- IP Base: základní funkce přepínání vrstvy L3 pro podnikový přístup
- IP Services: pokročilé funkce přepínání vrstvy L3 (IPv4 a IPv6)

Sada funkcí LAN Base zahrnuje komplexní funkce vrstvy L2 s až 255 VLAN. Sada funkcí IP Base poskytuje základní podnikové služby navíc ke všem funkcím LAN Base, s 1K VLAN. IP Base také zahrnuje podporu směrovaného přístupu, StackPower (dostupné pouze na Catalyst 3750-X), MACsec a nového modulu Cisco Service Module. Sada funkcí IP Services poskytuje plné podnikové služby, které zahrnují pokročilé funkce vrstvy L3, jako jsou Enhanced Interior Gateway Routing Protocol (EIGRP), Open Shortest Path First (OSPF), Border Gateway Protocol (BGP), Protocol Independent Multicast (PIM) a směrování IPv6, jako jsou OSPFv3 a EIGRPv6. Všechny softwarové sady funkcí podporují pokročilé funkce zabezpečení, QoS a správy.

Přepínače Cisco Catalyst řady 3750-X se sadou funkcí LAN Base lze stohovat pouze s jinými přepínači Cisco Catalyst řady 3750-X LAN Base. Smíšený stoh přepínače LAN Base se sadou funkcí IP Base nebo IP Services není podporován.

Zákazníci mohou transparentně upgradovat softwarovou sadu funkcí v přepínačích Cisco Catalyst řad 3750-X a 3560-X prostřednictvím aktivace softwaru Cisco IOS®. Aktivace softwaru autorizuje a povoluje sady funkcí softwaru Cisco IOS. Speciální soubor obsažený v přepínači, nazývaný licenční soubor, je zkoumán softwarem Cisco IOS při zapnutí přepínače. Na základě typu licence software Cisco IOS aktivuje příslušnou sadu funkcí.

Technologie Cisco StackWise Plus

Technologie Cisco StackWise Plus je postavena na vysoce úspěšné špičkové technologii StackWise, což je prémiová stohovací architektura optimalizovaná pro GbE. Technologie StackWise byla navržena tak, aby reagovala na přidávání, odebírání a přemísťování při zachování konstantního výkonu. Stoh se chová jako jediná přepínací jednotka, kterou spravuje hlavní přepínač zvolený z jednoho z členských přepínačů. Hlavní přepínač automaticky vytváří a aktualizuje všechny přepínací a volitelné směrovací tabulky. Funkční stoh může přijímat nové členy nebo odebírat staré bez přerušení služeb. StackWise vytváří vysoce odolný jediný sjednocený systém až devíti přepínačů, který poskytuje zjednodušenou správu pomocí jediné IP adresy, jediné relace telnet, jediného rozhraní příkazového řádku (CLI), automatické kontroly verzí, automatické konfigurace a dalších. StackWise Plus podporuje všechny funkce StackWise a poskytuje zpětnou kompatibilitu se stávajícími přepínači Cisco Catalyst řady 3750, přičemž zvyšuje propustnost systému až na 64 Gb/s. StackWise Plus také umožňuje lokální přepínání v přepínačích Cisco Catalyst řady 3750-X. Pakety lokálního přepínání přicházející na port v přepínači Cisco Catalyst řady 3750-X nebo 3750-E určené pro jiný port ve stejném přepínači nemusí procházet stohovým okruhem, což zvyšuje předávací kapacitu přepínače. Řada Cisco Catalyst 3750-X stohuje až devět přepínačů jako jednu logickou jednotku pro celkem 432 portů Ethernet 10/100/1000 s 18 porty 10GbE. Jednotlivé jednotky 10/100/1000 lze spojovat v libovolné kombinaci podle vývoje potřeb sítě.

Technologie Cisco StackPower

Řada Cisco Catalyst 3750-X představuje technologii Cisco StackPower, inovativní systém propojení napájení, který umožňuje sdílet napájecí zdroje ve stohu jako společný zdroj mezi všemi přepínači. Cisco StackPower sjednocuje jednotlivé napájecí zdroje nainstalované v přepínačích a vytváří fond energie, kterou směruje tam, kde je potřeba. Tato funkce je k dispozici ve všech sadách funkcí přepínačů Cisco Catalyst řady 3750-X*. Až čtyři přepínače lze konfigurovat ve stohu StackPower pomocí speciálního konektoru na zadní straně přepínače s použitím kabelu StackPower**, který se liší od kabelů StackWise.

Service Module

Nový modul Cisco Service Module nabízí rozšířené zabezpečení a funkce Flexible Netflow (FNF) na uplink portech Catalyst 3750-X a 3560-X. Servisní modul je podporován se sadou funkcí IP Base nebo IP Services. Lze jej použít s SFP nebo SFP+ při rychlostech 1G nebo 10G. Nový modul Cisco Service Module má vlastní vyhrazený hardware pro monitorování FNF, oddělený od vyhrazeného hardwaru pro MACsec. Proto nemá žádný dopad na výkon předávání paketů a latenci. Nabízí flexibilitu s možností uživatelské definice toků. Nový modul Cisco Service Module umožňuje následující služby:

- Flexible NetFlow při plné rychlosti linky (40G) pro monitorování sítě a detekci bezpečnostních anomálií

- Podporovaná verze 9
- 32 000 souběžných toků
- 128 souběžných aktivních monitorů

- Šifrování MACsec při plné rychlosti linky (40G) (viz část MACsec níže)

FNF je technologie monitorování sítě. Tabulku NetFlow lze použít ke sběru statistik toků. Informace o tocích mohou zákazníci využít pro řadu případů použití, jako je pochopení:

1. Aplikací běžících v síti a identifikace nežádoucích aplikací, P2P atd.

2. Granulární lokální a agregovaný pohled na kampus (Top N aplikací, podrobná analýza atd.).

3. Největších komunikujících (porty, uživatelé, aplikace) pro využití aplikací, produktivitu a využití prostředků atd.

4. Detekce bezpečnostních anomálií zkoumáním toků, které nepřekračují hranice důvěry, pro útoky uvnitř perimetru

5. Dopadů změn sítě a aplikací

6. Potvrzení souladu s předpisy

7. Vzorců provozu pro plánování kapacity

Zapnutí FNF na přístupovém přepínači zajistí, že získáte všechny toky. Přístupový přepínač je nejlogičtějším místem v síti pro sběr statistik a monitorování všech toků. S Netflow můžete získat MAC adresu a informace o přístupovém portu spojené s tokem, abyste se dostali přímo ke zdroji toku. Většina kolektorů dokáže využít lokalizaci na základě MAC adresy a čísla portu rozhraní poskytnutých přístupovým přepínačem kolektoru. Zapnutím FNF na přístupovém přepínači tak můžete získat informace o umístění toku. Přístupový přepínač má řadu mechanismů identity pro autentizaci uživatelů a přidání povědomí o uživatelích je přirozeným pokračováním, které lze rozvíjet. Přístupových přepínačů je řádově více než distribučních a páteřních, díky čemuž dobře škálují pro FNF a zajišťují, že nedochází k dopadům na výkon způsobeným převýšením kapacity v agregaci a páteři.

Modul 10GB-T

Nový modul Cisco 10G Base-T je vyměnitelný za provozu a může pracovat rychlostí 10GE nebo GE (s ruční konfigurací).
