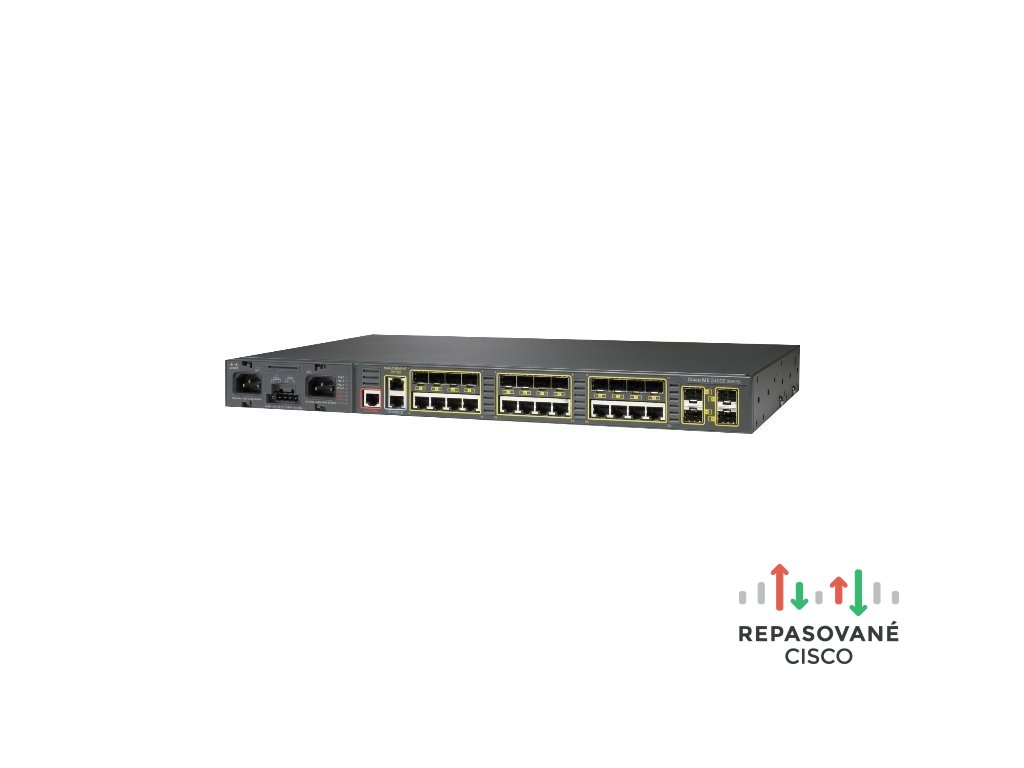

ME-3400EG-12CS-M

Detailní popis produktu

Přepínače Cisco® ME 3400E Series Ethernet Access Switches jsou zařízení nové generace vrstev L2 a L3
umístěná u zákazníka, určená pro poskytovatele služeb. Jejich design je založen na široce nasazených přepínačích Cisco ME 3400 Series Ethernet Access Switches. Řada Cisco ME 3400E pomáhá poskytovatelům služeb dodávat čtyři klíčové atributy, které jsou nezbytné pro službu Carrier Ethernet nové generace: dostupnost, flexibilitu, spravovatelnost a zabezpečení.

Díky funkcím přívětivým pro poskytovatele služeb je řada Cisco ME 3400E druhou generací přístupových
přepínačů Cisco optimalizovaných pro VPN služby Ethernet-to-the-Business (ETTB). Poskytuje vysokou dostupnost i flexibilitu služeb pro nasazení firemního přístupu Carrier Ethernet. Řada Cisco ME 3400E přichází standardně s pokročilými funkcemi VPN služeb vrstvy L2 a možností upgradu na VPN služby vrstvy L3, což dává poskytovatelům služeb okamžitě použitelné řešení firemní VPN, které lze škálovat podle budoucích potřeb.

Řada Cisco ME 3400E nabízí dva různé obrazy funkcí softwaru Cisco IOS®.
Obraz METROACCESS nabízí pokročilou kvalitu služeb (QoS), omezování rychlosti, robustní řízení multicastu a komplexní bezpečnostní funkce. Obraz METROACCESS navíc zahrnuje bohatou sadu přístupových funkcí Carrier Ethernet včetně 802.1Q Tunneling, Layer 2 Protocol Tunneling (L2PT) a Flexlink. Obraz METROIPACCESS přidává pokročilé funkce vrstvy L3, jako je podpora pokročilých IP směrovacích protokolů, Multi-VPN Routing and Forwarding Customer Edge (Multi-VRF CE) a směrování na základě politik (PBR).
Porty Gigabit Ethernet založené na SFP pojmou širokou škálu SFP transceiverů 100BASE, 1000BASE, hrubého vlnového multiplexu (CWDM) a hustého vlnového multiplexu (DWDM). Tyto porty také podporují propojovací kabel Cisco Catalyst® 3560 SFP Interconnect Cable pro vytvoření nízkonákladového gigabitového ethernetového spojení bod-bod.

Hardware přívětivý pro poskytovatele služeb
Protože přístupové přepínače Carrier Ethernet jsou obvykle nasazovány v malých prostorách kancelářských budov nebo bytů, nabízí řada Cisco ME 3400E kompaktní provedení a flexibilní možnosti montáže. Řada Cisco ME 3400E má navíc všechny konektory přístupné zepředu pro zjednodušení instalace v terénu a řešení problémů. Pro zajištění souladu s průmyslovými standardy získala řada Cisco ME 3400E certifikace Network Equipment Building Standards Level 3 (NEBS3) i ETSI.

Průmyslově standardní služby
Carrier Ethernet je obrovskou růstovou oblastí pro nastupující služby konektivity. Je to poměrně jednoduchá, cenově efektivní a známá technologie, jejíž migrace do WAN povede k flexibilnější síťové konektivitě při snížení celkových IT nákladů. Řada Cisco ME 3400E je certifikována podle Metro Ethernet Forum (MEF) 9 a 14 pro podporu průmyslově standardních služeb vrstvy L2 a funkcí QoS.

Gigabit Ethernet
S rostoucím počtem aplikací vyžadujících větší šířku pásma chtějí podnikoví i rezidenční zákazníci přístupové rychlosti vyšší než 100 Mb/s. Pro pokrytí tohoto požadavku nabízí řada Cisco ME 3400E Gigabit Ethernet plnou rychlostí linky se všemi funkcemi Carrier Ethernet. Při rychlostech 1000 Mb/s poskytuje Gigabit Ethernet šířku pásma pro pokrytí nových a vyvíjejících se síťových nároků, odstranění úzkých míst a zvýšení výkonu při ochraně investic do stávající infrastruktury.

Software specifický pro Carrier Ethernet
Software řady Cisco ME 3400E je navržen speciálně pro trh Carrier Ethernet. Řada nových funkcí činí z řady Cisco ME 3400E optimální přístupový přepínač pro poskytovatele služeb. Mnoho výchozích chování řady Cisco ME 3400E se liší od tradičních ethernetových přepínačů, díky čemuž se řada Cisco ME 3400E snáze konfiguruje, spravuje, zabezpečuje a diagnostikuje.

UNI/ENI/NNI
Software řady Cisco ME 3400E zavádí koncept rozhraní User-Network Interface/Enhanced Network Interface/Network-Node Interface (UNI/ENI/NNI) pro ethernetové přístupové přepínače. Protože software dokáže identifikovat použití každého portu, může poskytovat mnoho výkonných výchozích chování.

Flexibilní možnosti nasazení softwarových funkcí
Řada Cisco ME 3400E nabízí dva různé obrazy funkcí softwaru Cisco IOS, METROACCESS a METROIPACCESS, což poskytuje cenově efektivní možnosti upgradu „plať podle růstu“ pro poskytovatele služeb nasazující více služeb. Poskytovatelé služeb nemusí platit za funkce, které dnes nepotřebují, a přesto mají v budoucnu možnost tyto funkce získat jednoduchým softwarovým upgradem.
Podpora více obrazů softwarových funkcí umožňuje poskytovatelům služeb standardizovat na řadě Cisco ME 3400E, ušetřit provozní náklady na skladování více produktů, zjednodušit školení techniků podpory a odstranit komplikace s podporou různých produktů pro různé služby.

Řešení pro firemní přístupové služby nové generace
Řada Cisco ME 3400E je navržena tak, aby pomohla poskytovatelům služeb zajistit dostupnost služeb, flexibilitu služeb, spravovatelnost služeb a zabezpečení služeb pro pokročilý firemní přístup Carrier Ethernet.

Dostupnost služeb
Zvýšená dostupnost služeb je kritickým požadavkem pro sítě poskytovatelů služeb, protože většina podnikových zákazníků očekává od Carrier Ethernetu stejnou úroveň dostupnosti, jakou mají od sítí s pronajatými linkami. Řada Cisco ME 3400E podporuje redundantní integrované napájecí zdroje a ventilátorové moduly vyměnitelné v terénu. Pro rychlou aktivaci a diagnostiku služeb nabízí řada Cisco ME 3400E funkce zpětné smyčky provozu, takže poskytovatelé služeb mohou služby vzdáleně ověřovat a monitorovat. Čtyři externí alarmové vstupy umožňují poskytovatelům služeb rychle reagovat na změny okolních podmínek přepínače dříve, než dojde k poruše.
Pro další zvýšení dostupnosti služeb na celosíťové úrovni nabízí Cisco ME 3400E Flexlink pro převzetí služeb pod 50 ms, Resilient Ethernet Protocol (REP), Link-State Tracking, IEEE 802.1w Rapid Spanning Tree Protocol (RSTP), per-VLAN Rapid Spanning Tree Plus (PVRST+) a protokol Cisco Hot Standby Router Protocol (HSRP). Tyto schopnosti pomáhají vytvářet redundantní topologie odolné proti selhání. Silné vestavěné zabezpečení ve třech úrovních – síť, přepínač a předplatitel – pomáhá chránit zařízení i síť před podlehnutím škodlivým útokům, čímž zvyšuje dobu provozuschopnosti sítě.
Resilient Ethernet Protocol (REP) je proprietární protokol Cisco, který poskytuje alternativu k protokolu Spanning Tree pro řízení síťových smyček, zvládání výpadků linek a zlepšení doby konvergence. REP umožňuje rychlou a předvídatelnou rekonvergenci pro sítě vrstvy L2. REP navíc podporuje vyvažování zátěže VLAN pro efektivní využití redundantních linek.

Flexibilita služeb
Jak stále více podniků přijímá technologii Carrier Ethernet, rostou nároky na schopnost poskytovatelů služeb nabízet nové služby. Řada Cisco ME 3400E nabízí překlad VLAN 1:1, který dává koncovým zákazníkům flexibilitu volby vlastních interních VLAN bez vlivu na páteřní síť poskytovatele služeb. V některých případech potřebují poskytovatelé služeb poskytovat více služeb EPL (Ethernet Private Line) na jediném rozhraní UNI (User Network Interface). S funkcí Selective QinQ pomáhá řada Cisco ME 3400E poskytovatelům služeb nabízet více služeb Ethernet Virtual Private Line (EVPL) na jediném UNI. Pro podporu potřeb podnikových služeb nové generace hledají zákazníci více funkcí QoS pro podporu různých typů aplikací. Pro splnění stále přísnějších požadavků zákazníků na QoS nabízí řada Cisco ME 3400E dvourychlostní tříbarevný policer s bajtovými statistikami na vstupních portech a mapování CoS z vnitřní na vnější značku, což pomáhá poskytovatelům služeb nabízet diferencované služby s vysokými ziskovými maržemi.

Spravovatelnost služeb
S dnešními sofistikovanými sítěmi poskytovatelé služeb neustále hledají způsoby, jak snížit provozní náklady (OpEx) a zvýšit ziskové marže. Řada Cisco ME 3400E poskytuje následující nástroje, které poskytovatelům služeb pomáhají zjednodušit správu jejich ethernetových služeb.
Funkce zpětné smyčky provozu pomáhají poskytovatelům služeb aktivovat a diagnostikovat nové i stávající služby bez nákladných výjezdů techniků. Upozornění „dying gasp“ při ztrátě napájení a čtyři externí alarmové vstupy pro detekci změn ve vzdálených lokalitách dále pomáhají poskytovatelům služeb spravovat stav jejich vybavení. A ethernetový port pro správu poskytuje poskytovatelům služeb vyhrazený přístup pro monitorování a zřizování přepínače.
Řada Cisco ME 3400E navíc zahrnuje Generic Online Diagnostics (GOLD) a Onboard Failure Logging (OBFL), které pomáhají poskytovatelům služeb předcházet potenciálním problémům dříve, než nastanou, a diagnostikovat problémy, jakmile k nim dojde. S funkcemi, jako jsou Embedded Event Manager (EEM), Ethernet Operations, Administration, and Management (OAM) a Time-Domain Reflectometer (TDR), poskytuje řada Cisco ME 3400E komplexní sadu nástrojů, které pomáhají poskytovatelům služeb spravovat ethernetové služby.

Zabezpečení služeb
S rozšiřováním sítí Carrier Ethernet je výzvou poskytovat stejnou úroveň zabezpečení jako u jiných přístupových technologií. Přepínače řady Cisco ME 3400E poskytují komplexní bezpečnostní řešení pro ethernetové přístupové sítě zajištěním zabezpečení služeb ve třech oblastech: předplatitel, přepínač a síť.
Zabezpečení předplatitelů pomáhá vytvářet ochranu mezi zákazníky. Hlavní obavou při použití sdíleného zařízení pro více zákazníků je, jak zabránit tomu, aby se zákazníci navzájem ovlivňovali. Řada Cisco ME 3400E řeší tuto obavu několika různými funkcemi. Funkce UNI/NNI vytváří chování podobné okruhu pro vzájemné oddělení provozu zákazníků. DHCP Snooping, Dynamic ARP Inspection a IP Source Guard pomáhají poskytovatelům služeb identifikovat každého zákazníka na základě MAC adresy, IP adresy a informací o portu, aby se zabránilo škodlivým uživatelům v podvržení falešných adres a zahájení útoků man-in-the-middle.
Zabezpečení přepínače spočívá v ochraně samotného přepínače před útoky. Řada Cisco ME 3400 nabízí funkce pro ochranu CPU a konfiguračních souborů před útoky. CPU je kritická komponenta ethernetového přepínače, která je zodpovědná za protokoly řízení procesů a aktualizace směrování; při DoS útoku by CPU mohla tyto řídicí pakety zahazovat, což by vedlo k výpadku sítě. Další funkce, jako jsou Configurable Control Plane Security a Storm Control, chrání CPU před škodlivými útoky. Funkce Port Security umožňuje poskytovatelům služeb řídit počet MAC adres povolených každému předplatiteli, což nabízí ochranu před zahlcením paměti přepínače.
Funkce zabezpečení sítě filtrují veškerý příchozí provoz, aby bylo zajištěno, že přepínačem projde pouze platný provoz. Přepínače řady Cisco ME 3400E mají funkce, jako jsou seznamy řízení přístupu (ACL) a autentizace IEEE 802.1x, pro identifikaci uživatelů a paketů, kterým je povoleno přenášet provoz přes přepínač.

Možnosti správy přepínače
Řada Cisco ME 3400E nabízí vynikající rozhraní příkazového řádku (CLI) pro podrobnou konfiguraci. Přepínače navíc podporují CiscoWorks a Simple Network Management Protocol (SNMP) pro celosíťovou správu. Poskytovatelé služeb mohou řadu Cisco ME 3400 transparentně integrovat do svých systémů podpory provozu (OSS) a umožnit vylepšené průběžné zřizování.
Poskytovatelé služeb mohou také spravovat řadu Cisco ME 3400E pomocí SNMP verzí 2 a 3. Pro poskytovatele služeb je k dispozici komplexní sada MIB pro sběr informací o provozu v řadě Cisco ME 3400E.

Provoz, správa, údržba a zřizování Ethernetu
Nástup Ethernetu jako technologie metropolitních a rozlehlých sítí urychlil potřebu nové sady protokolů pro provoz, správu, údržbu a zřizování (OAM&P). Sítě poskytovatelů služeb jsou velké a složité se širokou uživatelskou základnou a často zahrnují různé operátory, kteří musí spolupracovat na poskytování služeb koncovým podnikovým zákazníkům. Aby poskytovatelé služeb odpověděli na požadavky podnikových zákazníků, musí snížit střední dobu opravy (MTTR) a zvýšit dostupnost služeb. Funkce Ethernet OAM&P řeší tyto výzvy a umožňují poskytovatelům služeb nabízet služby operátorské třídy.
Řada Cisco ME 3400E podporuje průmyslově standardní nástroje OAM&P včetně IEEE 802.1ag Connectivity Fault Management, IEEE 802.3ah Ethernet First Mile a protokolu Ethernet Local Management Interface (E-LMI). Nástroje IEEE 802.1ag pro monitorování a diagnostiku ethernetových sítí od konce ke konci umožňují poskytovatelům služeb kontrolovat konektivitu, izolovat síťové problémy a identifikovat zákazníky postižené síťovými problémy. Protokol E-LMI, vyvinutý MEF, umožňuje poskytovatelům služeb sdělovat informace o konfiguraci a stavu služeb zařízení na okraji u zákazníka. Řada Cisco ME 3400E navíc podporuje standard IEEE 802.3ah Ethernet in the First Mile pro monitorování, vzdálenou indikaci poruch, zpětnou smyčku a zjišťování OAM na lince mezi zařízením zákazníka a sítí poskytovatele služeb.
Kromě toho řada Cisco ME 3400E podporuje standard ITU-T Y.1731, který poskytuje správu poruch a doplňuje funkčnost IEEE 802.1ag.

Aplikace
Přepínače řady Cisco ME 3400E pomáhají poskytovatelům služeb nabízet portfolio ziskových, diferencovaných služeb, včetně VPN služeb vrstev L2 a L3 pro trh ETTB.

Inteligentní ethernetová demarkace
Jak ethernetové okruhy nahrazují okruhy TDM uvnitř podnikových rozvodných skříní, je také potřeba náhrada demarkačního zařízení. Poskytovatelé služeb se tradičně spoléhali na tento typ zařízení pro oddělení odpovědnosti za správu. Demarkační zařízení umožňuje poskytovatelům služeb monitorovat a diagnostikovat okruhy až do rozvodné skříně zákazníka. Přepínač Cisco ME 3400EG-2CS nabízí stejnou funkci pro síť založenou na Ethernetu. S podporou průmyslově standardních funkcí Ethernet OAM&P a zpětné smyčky provozu umožňuje Cisco ME 3400EG-2CS poskytovatelům služeb vzdáleně monitorovat a diagnostikovat ethernetové okruhy. Tyto funkce výrazně snižují provozní náklady poskytovatelů služeb omezením počtu návštěv lokalit potřebných k diagnostice síťových problémů. Cisco ME 3400EG-2CS navíc poskytuje stejné inteligentní funkce, jako jsou QoS, ethernetové zabezpečení a multicast, jako ostatní přepínače řady Cisco ME 3400E.

Služba VPN vrstvy L2
VPN služby vrstvy L2 umožňují zákazníkům propojit vzdálené kanceláře přes síť poskytovatele služeb bez nutnosti soukromých spojů. Řada Cisco ME 3400E je vhodná pro přístupová nasazení Carrier Ethernet, protože nabízí funkce jako 802.1Q Tunneling a L2PT. Řada Cisco ME 3400E pomáhá poskytovatelům služeb nabízet VPN služby vrstvy L2 jejich podnikovým nebo komerčním zákazníkům (obrázek 2). Tyto přepínače jsou obvykle instalovány v suterénu kancelářské budovy a slouží více zákazníkům jako zařízení umístěné u zákazníka (CLE).

Služba VPN vrstvy L3
VPN vrstvy L3 je další populární nabídkou poskytovatelů služeb. Mezi její výhody patří jediná řídicí rovina nad různými transportními technologiemi, pokročilá QoS a vysoké zabezpečení. S funkcí Multi-VPN Routing and Forwarding Customer Edge (Multi-VRF CE) poskytuje řada Cisco ME 3400E samostatnou funkci směrovací tabulky pro každého zákazníka, což pomáhá zajistit oddělení směrovacích informací zákazníků.

Služba mobilního backhaulu
S explozí mobilního datového provozu potřebují poskytovatelé služeb ve svých mobilních sítích větší šířku pásma. Ethernet se svými atributy, jako jsou jednoduchost, škálovatelnost a nízké náklady, se stal řešením mobilního backhaulu, ke kterému se mnoho poskytovatelů služeb obrátilo, aby zajistili požadovanou kapacitu pro datový provoz. Řada Cisco ME 3400E poskytuje funkce, jako jsou napájení +24 V DC, redundantní napájecí zdroje a rozšířený teplotní rozsah (až 65 °C v závislosti na modelu a konfiguraci – další podrobnosti viz tabulka 9), které jsou pro nasazení mobilního backhaulu kritické. Řada Cisco ME 3400E navíc zahrnuje Ethernet OAM a zpětnou smyčku provozu, které pomáhají poskytovatelům služeb vzdáleně monitorovat a diagnostikovat provoz na vzdálených základnových stanicích. Řada Cisco ME 3400E také pomáhá poskytovatelům služeb dodávat flexibilní SLA vrstvy L2 s pokročilými funkcemi QoS.
