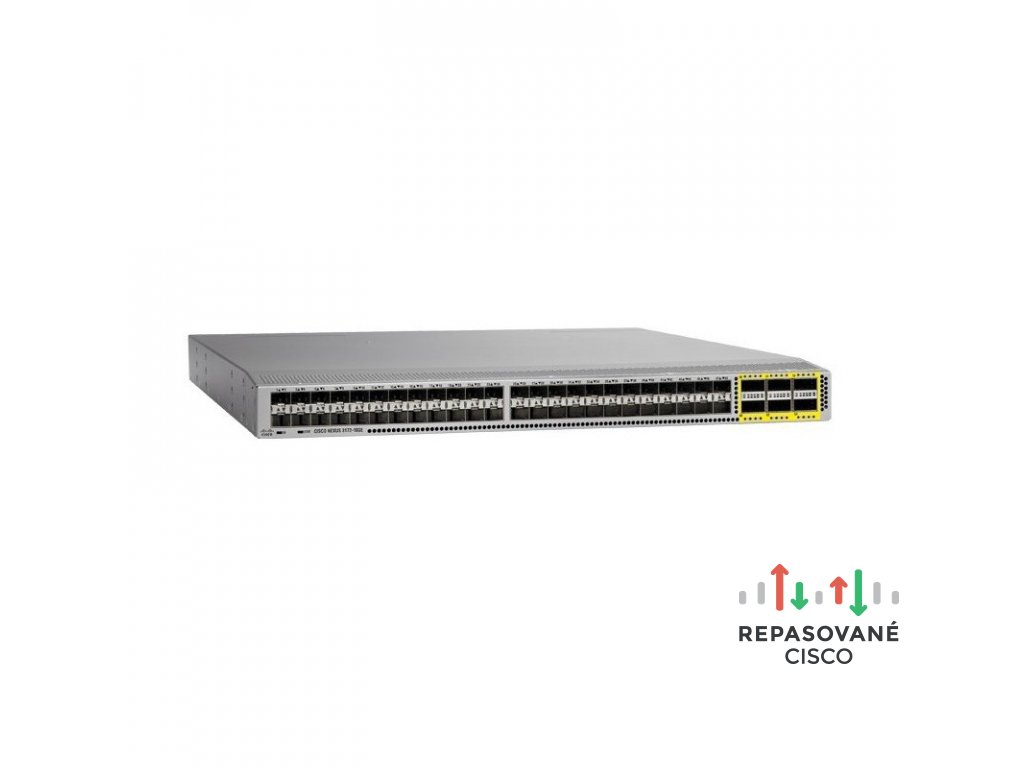

N3K-C3172PQ-XL

Detailní popis produktu

Přehled produktu
Přepínače Cisco Nexus 3172PQ, 3172TQ, 3172TQ-32T, 3172PQ-XL a 3172TQ-XL jsou husté, vysoce výkonné 10 a 40Gb/s přepínače vrstev L2 a L3, které jsou členy platformy přepínačů Cisco Nexus 3100. Všechny přepínače nabízejí lepší hustotu portů a škálovatelnost v kompaktních provedeních jedné rackové jednotky (1RU). Přepínače Cisco Nexus 3172 běží na špičkovém operačním systému Cisco NX-OS, který pomáhá zajistit nepřetržitou dostupnost a nastavuje standard pro kriticky důležitá prostředí datových center. Jsou vhodné pro datová centra, která vyžadují cenově efektivní, energeticky účinné top-of-rack (ToR) přepínače vrstev L2 a L3 při plné rychlosti linky. Tyto přepínače také podporují přímé a obrácené schéma proudění vzduchu (výfuk na straně portů a nasávání na straně portů) s napájecími vstupy AC a DC.

Cisco Nexus 3172PQ je ToR přepínač založený na 10Gb/s Enhanced Small Form-Factor Pluggable (SFP+) se 48 porty SFP+ a 6 porty Quad SFP+ (QSFP+). Každý port SFP+ může pracovat v režimu 100 Mb/s, 1 Gb/s nebo 10 Gb/s a každý port QSFP+ může pracovat v nativním režimu 40 Gb/s nebo 4 x 10 Gb/s. Tento přepínač je skutečný přepínač bez PHY optimalizovaný pro nízkou latenci a nízkou spotřebu energie. Cisco Nexus 3172PQ-XL je drobná hardwarová revize Cisco Nexus 3172PQ. Vylepšení zahrnují další 4 GB paměti (celkem 8 GB). Dodatečná paměť umožňuje uživatelům provádět objektově modelové programování. Cisco Nexus 3172PQ-XL má také procesory 2,5 GHz.

Hlavní přínosy
Přepínání vrstev L2 a L3 při plné rychlosti linky na všech 72 portech 10 Gigabit Ethernet:
- Přepínače Cisco Nexus 3172 poskytují přepínání vrstev L2 a L3 až 1,4 terabitu za sekundu (Tb/s) a až 1 miliardu paketů za sekundu v kompaktním provedení 1RU.

Vysoká dostupnost:
- Technologie virtual port-channel (vPC) poskytuje vícecestný přenos vrstvy L2 eliminací protokolu Spanning Tree. Umožňuje také plně využitou průřezovou šířku pásma a zjednodušené logické topologie vrstvy L2 bez nutnosti měnit stávající modely správy a nasazení.
- 64cestné směrování equal-cost multipath (ECMP) umožňuje využití designů fat-tree vrstvy L3 a umožňuje organizacím předcházet úzkým hrdlům sítě, zvyšovat odolnost a přidávat kapacitu s malým narušením sítě.
- Zahrnuty jsou pokročilé schopnosti restartu prostřednictvím softwarového upgradu za provozu (ISSU) a rychlého restartu.
- Napájecí jednotky (PSU) a ventilátory jsou vyměnitelné za provozu.

Vysoký výkon:
- Přepínače Cisco Nexus 3172 poskytují ultranízkou nominální latenci, která zákazníkům umožňuje implementovat vysoce výkonnou infrastrukturu pro pracovní zátěže vysokofrekvenčního obchodování (HFT).

Účelově postaveno na operačním systému NX-OS s komplexními, osvědčenými inovacemi:
- Power-on auto provisioning (POAP) umožňuje bezdotykové spuštění a konfiguraci přepínače, což drasticky zkracuje dobu zřizování.
- Cisco Embedded Event Manager (EEM) a skriptování v Pythonu umožňují automatizaci a vzdálené operace v datovém centru.
- Pokročilé monitorování vyrovnávacích pamětí hlásí využití vyrovnávací paměti v reálném čase na port a na frontu, což organizacím umožňuje sledovat shluky provozu a vzorce aplikačního provozu.
- Ethanalyzer je vestavěný analyzátor paketů pro monitorování a diagnostiku provozu řídicí roviny a je založen na populárním open source analyzátoru síťových protokolů Wireshark.
- Precision Time Protocol (PTP; IEEE 1588) poskytuje přesnou synchronizaci hodin a lepší korelaci dat se síťovými záznamy a systémovými událostmi.
- Podporovány jsou úplné sady unicast a multicast směrovacích protokolů vrstvy L3, včetně Border Gateway Protocol (BGP), Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol verze 2 (RIPv2), Protocol-Independent Multicast sparse mode (PIM-SM), Source-Specific Multicast (SSM) a Multicast Source Discovery Protocol (MSDP).

Monitorování síťového provozu s Cisco Nexus Data Broker:
- Vybudujte jednoduchou, škálovatelnou a cenově efektivní agregaci síťových testovacích přístupových bodů (TAP) nebo Cisco Switched Port Analyzer (SPAN) pro monitorování a analýzu síťového provozu.

Konfigurace:
Přepínače Cisco Nexus 3172 mají následující konfigurace:
- 48 pevných portů 10 Gigabit Ethernet SFP+ (mohou pracovat při rychlostech 100 Mb/s, 1 Gb/s a 10 Gb/s)
- 6 pevných portů QSFP+ (každý port QSFP+ může podporovat 4 x 10 Gigabit Ethernet nebo 40 Gigabit Ethernet)
- Lokalizační LED
- Duální redundantní napájecí zdroje
- Redundantní (3+1) ventilátory vyměnitelné za provozu
- Jeden port pro správu 10/100/1000 Mb/s
- Jeden sériový konzolový port RS-232
- Jeden port USB
K dispozici je podpora přímého (výfuk na straně portů) i obráceného (nasávání na straně portů) schématu proudění vzduchu.

Možnosti transceiverů a kabeláže
Přepínače Cisco Nexus 3172 podporují širokou škálu možností konektivity 1, 10 a 40 Gigabit Ethernet. Konektivity 1 a 10 Gigabit Ethernet je dosaženo na prvních 48 portech a konektivity 40 Gigabit Ethernet je dosaženo pomocí transceiverů QSFP+ na posledních 6 portech.

Technologie QSFP+ umožňuje plynulý přechod z infrastruktury 10 na 40 Gigabit Ethernet v datovém centru. Přepínače Cisco Nexus 3172 podporují konektivitu přes metalické a optické kabely, což poskytuje vynikající flexibilitu fyzické vrstvy. Pro nízkonákladovou kabeláž lze použít metalické 40Gb/s kabely Twinax a pro delší kabelové dosahy jsou vynikající optické transceivery s krátkým dosahem.

Konektivitu lze navázat z portů QSFP k nadřazenému přepínači 10 Gigabit Ethernet pomocí rozbočovacího kabelu, který má na jednom konci transceiver QSFP a na druhém konci čtyři transceivery SFP+. Podobné schopnosti lze dosáhnout pomocí optických transceiverů pořízením optických rozbočovačů třetích stran. Rozhraní 1G a 10G lze navíc podporovat na portech QSFP s adaptérem Cisco CVR-QSFP-SFP10G.

Přehled softwaru Cisco NX-OS
NX-OS je operační systém třídy datových center postavený od základu na modularitě, odolnosti a servisovatelnosti. NX-OS pomáhá zajistit nepřetržitou dostupnost a nastavuje standard pro kriticky důležitá prostředí datových center. Samoopravný a vysoce modulární design NX-OS činí z provozu s nulovým dopadem realitu a poskytuje výjimečnou provozní flexibilitu.

NX-OS, zaměřený na požadavky datového centra, poskytuje robustní a komplexní sadu funkcí, která splňuje síťové požadavky současných i budoucích datových center. S XML rozhraním a rozhraním příkazového řádku (CLI) podobným softwaru Cisco IOS poskytuje NX-OS nejmodernější implementace relevantních síťových standardů a také řadu skutečných inovací Cisco třídy datových center.

Softwarové balíčky dostupné pro přepínače Cisco Nexus 3172 nabízejí flexibilitu a komplexní funkce při zachování konzistence s přístupovými přepínači Cisco Nexus. Výchozí systémový software má komplexní sady funkcí vrstvy L2 a základní vrstvy L3 s rozsáhlými funkcemi zabezpečení a správy. Pro povolení pokročilých funkcí IP směrování vrstvy L3 musí být nainstalována další licence.

Přepínače Cisco Nexus 3172 jsou podporovány v DCNM. DCNM je navržen pro hardwarové platformy Cisco Nexus s podporou NX-OS. DCNM je řešení správy Cisco, které zvyšuje celkovou dobu provozuschopnosti a spolehlivost infrastruktury datového centra a zlepšuje kontinuitu provozu. DCNM, zaměřený na požadavky správy sítě datového centra, poskytuje robustní rámec a komplexní sadu funkcí, která dokáže pokrýt potřeby správy směrování, přepínání a úložišť současných i budoucích datových center. DCNM automatizuje proces zřizování, proaktivně monitoruje LAN detekcí zhoršení výkonu, zabezpečuje síť a zjednodušuje diagnostiku nefunkčních síťových prvků.

Cisco Nexus Data Broker
Přepínače Cisco Nexus 3172 s Cisco Nexus Data Broker lze použít k vybudování škálovatelné a cenově efektivní infrastruktury monitorování provozu pomocí síťových TAP a SPAN. Tento přístup nahrazuje tradiční účelově vytvořené maticové přepínače jedním nebo více přepínači Cisco Nexus s podporou OpenFlow. Tyto přepínače můžete propojit a vybudovat škálovatelnou infrastrukturu agregace TAP nebo SPAN. Můžete také kombinovat zdroje TAP a SPAN a přivést kopii produkčního provozu do této infrastruktury agregace TAP nebo SPAN. Kromě toho můžete tyto zdroje a nástroje pro monitorování a analýzu provozu distribuovat napříč více přepínači Cisco Nexus.
